OBJETIVO

Determinar cuantitativamente la distribución de tamaños de partículas.

La norma ASTM D-422 describe el método para determinar los porcentajes de suelo que pasa por los distintos tamices de la serie empleada en el ensayo, hasta la malla de 74 mm (N° 200).



EQUIPOS Y HERRAMIENTAS

• Horno de secado
• Balanza de 0.1 g
• Recipientes, cepillo y brocha
• Pepita, vasijas
• Serie de tamices

3 in (75.0 mm)	N° 4 (4.75 mm)
2 in (50.0 mm)	N° 10 (2.00 mm)
1 1/2 in (37.5 mm)	N° 20 (0.850 mm)
1 in (25.0 mm)	N° 30 (0.600 mm)
3/4 in (19.0 mm)	N° 40 (0.425 mm)
1/2 in (12.5.0 mm)	N° 60 (0.250 mm)
3/8 in (9.5 mm)	N° 100 (0.150 mm)
1/4 in (6.3 mm)	N° 200 (0.075 mm)















PROCEDIMIENTO

• Una vez teniendo nuestra muestra pesar una cierta cantidad y llevarla al horno durante 24 horas o hasta tener una masa constante.
• Una vez secada la muestra y enfriada, se procede a tomar el peso de la muestra secada al horno.
• Pesar una cierta cantidad de muestra y lavarlo a través del tamiz N°200, luego el material retenido debe secarse en el horno por 24 horas.
• Sepárese las porciones de muestra retenida en los tamices. En la operación de tamizado manual se mueve el tamiz o tamices de un lado a otro y recorriendo circunferencias de forma que se mantenga en movimiento sobre la malla.
• Se determina el peso de cada fracción en una balanza con una sensibilidad de 0.1 %. La suma de los pesos de todas las fracciones y el peso. Inicial de la muestra no debe diferir en más de 1%.

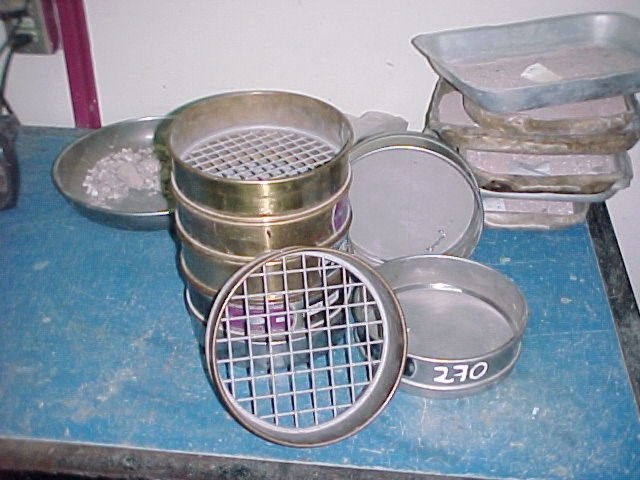

FOTOS REFERENCIALES
