Objetivo:

Preparar el núcleo de hormigón como probeta y verificar conformidad con las tolerancias dimensionales y de forma de acuerdo con la norma ASTM C 4543.

Equipo y herramientas:

V – Block

Pie de metro

Saca Núcleos

Máquina de corte

Maquina rectificadora

Dial Gage

Sierra

Procedimiento:

Se recibe y examina el núcleo extraído

Se debe medir tres veces el diámetro con un pie de metro.

Calculamos el promedio de los tres diámetros

Utilizando una relación del largo/diámetro calculamos el largo donde se debe cortar el núcleo extraído

Se envuelve el núcleo en plástico protegiéndolo del agua para poder cortarlo.

Utilizando la máquina de corte se obtiene el largo calculado y marcado

Debemos pintar las dos caras con marcadores a prueba de agua, esto sirve como indicador del pulido en la maquina rectificadora.

Se rectifican las caras del núcleo extraído y cortado en la maquina pulidora.

Se mide el largo en tres sectores de la probeta y obtiene un promedio de las tres mediciones, nuevamente realizamos la relación del largo/diámetro, para corroborar que se encuentre dentro la tolerancia requerida.

Se marcan líneas sobre ambas caras ya rectificadas

Con el Dial Gage se realiza mediciones desde el punto central hacia los 6 extremos de el núcleo cortado.

Finalmente se determina paralelismo y perpendicular de las caras.

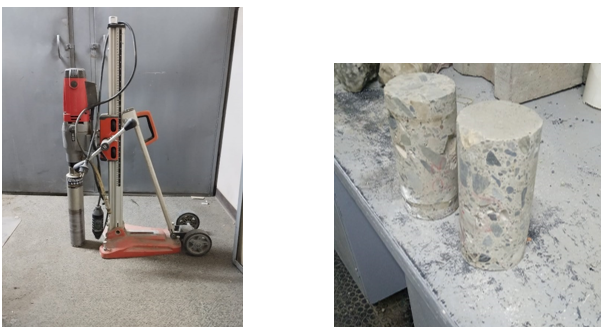

Foto referencial:
