OBJETIVO

Determinar el peso volumétrico seco máximo (γd máx) que pueda alcanzar un material, así como la humedad óptima (W ópt.) a que deberá hacerse la compactación.

EQUIPO Y HERRAMIENTAS

• Un molde de compactación. Constituido por un cilindro metálico de 4” de diámetro
• Interior por 4 ½ de altura y una extensión de 2 ½ “ de altura.
• Un pisón metálico (martillo proctor) de 5.5 lbs. de peso (2.5 Kgs.) de 5 cm 2” de diámetro.
• Una guía metálica de forma tubular de 35 cm de largo aproximadamente.
• Una regla metálica con arista cortante de 25 cm de largo.
• Una balanza de 29 Kg de capacidad y 1.0 gr. de sensibilidad.
• Una balanza de 500 gr., de capacidad y de 0.01 gr., de sensibilidad.
• Un horno que mantenga una temperatura constante entre 100 – 110º C.
• Bandejas metálicas.
• Probetas graduadas de 500 cm3.
• Extractor de muestras.
• Tara para determinar húmeda



PROCEDIMIENTO

• De la muestra ya preparada se esparce agua en cantidad tal que la humedad resulte un poco menor del 10% y si el material es arenoso es conveniente ponerle una humedad menor.
• Se revuelve completamente el material tratando que el agua agregada se distribuya uniformemente.
• Pese el molde cilíndrico y anote su peso.
• La muestra preparada se coloca en el molde cilíndrico en tres (3) capas, llenándose encada capa aproximadamente 1/3 de su altura y se compacta cada capa de la forma siguiente:
  • Se coloca el pistón de compactar con su guía, dentro del molde; se eleva el pistón hasta que alcance la parte superior y se suelta permitiendo que tenga una caída libre de 30 cm, se cambia de posición la guía, se levanta y se deja caer nuevamente el pistón. Se repite el procedimiento cambiando de lugar la guía de manera que con 25 golpes se cubra la superficie. Esta operación de compactación se repite en las tres capas del material.
• Al terminar la compactación de las tres capas, se quita la extensión y con la regla metálica se enraza la muestra al nivel superior del cilindro.
• Se limpia exteriormente el cilindro y se pesa con la muestra compactada anotando su peso. (Peso del material + cilindro).
• Con ayuda del extractor de muestra se saca el material del molde y de la parte central del espécimen se toman aproximadamente 100 gr , y se pesa en la balanza de 0.1 gr , se sensibiliza anotando su peso. (Peso húmedo).
• Deposite el material en el horno a una temperatura de 100 a 110º C por un período de24 horas, transcurrido este período determínese el peso seco del material.
• El material sacado del cilindro se desmenuza y se le agrega agua hasta obtener un contenido de humedad del 4 al 8% mayor al anterior.
• Repita los pasos del 2 al 9 hasta obtener un número de resultados que permitan trazar una curva cuya cúspide corresponderá a la máxima densidad para una humedad óptima.

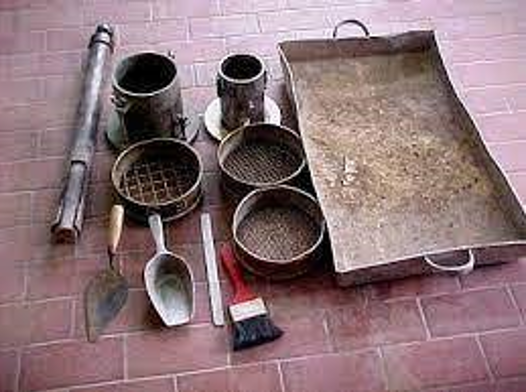

FOTO REFERENCIAL
